Teradyne heeft met de introductie van de Photon 100 een nieuwe testoplossing gelanceerd die inspeelt op een van de grootste bottlenecks in de chipindustrie: het opschalen van silicon photonics naar high-volume productie.
- AI-datacenters vragen om exponentieel meer bandbreedte
- Elektrische interconnects lopen tegen limieten aan
- Silicon photonics en CPO zijn de volgende stap
- Testen wordt dé bottleneck voor opschaling

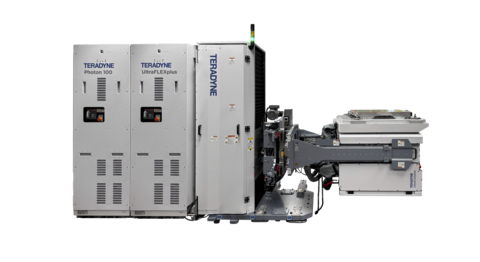

De nieuwe testplatform combineert optische en elektrische meetcapaciteiten in één geïntegreerd systeem, gebaseerd op het bestaande UltraFLEXplus-platform. Daarmee richt Teradyne zich nadrukkelijk op toepassingen in AI-datacenters, waar de vraag naar snelle en energiezuinige dataverbindingen explosief groeit.
Fotonica schuift op naar industriële schaal
Silicon photonics (SiPh) en co-packaged optics (CPO) worden gezien als cruciale technologieën om datatransport in datacenters efficiënter te maken. Elektrische verbindingen lopen daarbij tegen grenzen aan in snelheid en energieverbruik; optische interconnects bieden een alternatief.
De uitdaging zit echter niet in het ontwerp, maar in de industrialisatie. Het testen van optische chips en modules is complex, kostbaar en vaak versnipperd over meerdere systemen en leveranciers.
Met de Photon 100 probeert Teradyne precies daar een stap te zetten: één platform dat het volledige testproces afdekt – van waferniveau tot complete optische modules.
Testen als sleutel tot opschaling
Volgens Teradyne ligt de echte bottleneck voor fotonica niet langer in R&D, maar in reproduceerbaarheid en yield in productie. Door optische en elektrische metingen te integreren en te automatiseren, moet de Photon 100:
- de doorlooptijd verkorten
- de complexiteit in de keten verminderen
- en opschaling naar volumeproductie versnellen
Het systeem ondersteunt teststappen op waferniveau (enkel- en dubbelzijdig), optische engines en complete CPO-modules – precies de plekken waar in de praktijk de meeste variatie en uitval optreden.
Strategische positie in AI-keten
De introductie past in een bredere verschuiving in de halfgeleiderindustrie, waarin niet alleen chips zelf, maar ook packaging en interconnects strategisch worden.
Voor partijen in de maakindustrie – van toeleveranciers tot machinebouwers – betekent dit dat nieuwe competenties rond: optische assemblage, precisietesten en systeemintegratie steeds belangrijker worden.
De Photon 100 onderstreept daarmee een trend die ook in Europa zichtbaar is: de verschuiving van pure chipfabricage naar systeemniveau-innovatie, waarin testen een kritische rol speelt.
Minder integratiewerk, meer schaalbaarheid
Een belangrijk element van het platform is dat Teradyne het volledige systeem ontwerpt, bouwt en onderhoudt. Daarmee vervalt voor klanten de noodzaak om zelf complexe multi-vendor testopstellingen te integreren.
Schaalbare productie vraagt om standaardisatie, zonder innovatie af te remmen.
Tegelijk blijft het ecosysteem open: gebruikers kunnen eigen partners kiezen voor bijvoorbeeld probe-oplossingen op wafer- of die-niveau.
Volgens Geeta Athalye, verantwoordelijk voor silicon photonics test bij Teradyne, is juist die combinatie van integratie en flexibiliteit cruciaal: schaalbare productie vraagt om standaardisatie, zonder innovatie af te remmen.
Van niche naar infrastructuur
Met de Photon 100 positioneert Teradyne zich nadrukkelijk in het hart van de AI-infrastructuur. Waar testequipment traditioneel een ondersteunende rol speelde, wordt het bij fotonica een strategische enabler.
Voor de industrie betekent dat één ding: wie fotonica wil industrialiseren, moet testen net zo serieus nemen als design en productie.
